Hallo liebe Community.

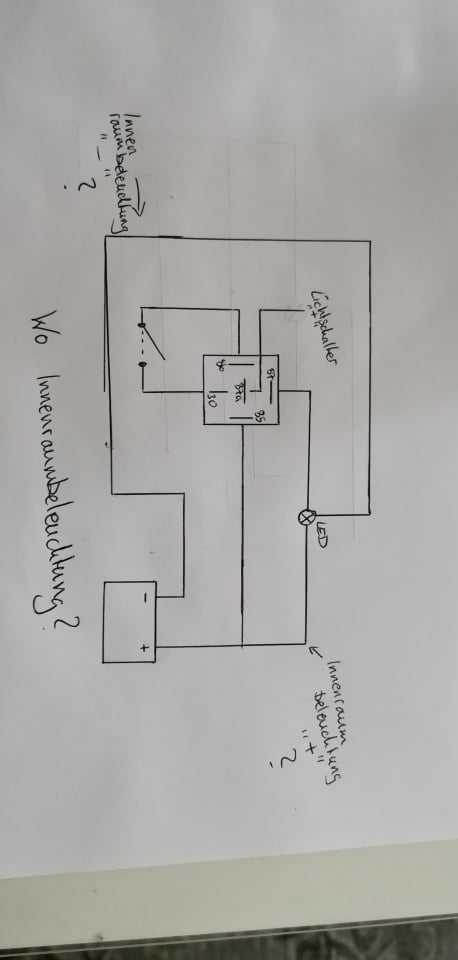

Hab hier mal einen Schaltplan mit einem 5 Pin Relais erstellt, hatte vor meine Fußraumbeleuchtung, in meinem Ford Fiesta MK4 JBS 1997, etwas professioneller anzuklemmen, gibt es eventuell jemanden der drüber schauen kann ob so alles seine Richtigkeit hat?
Und zwar war der Plan, das wenn die Tür aufgemacht wird, dass die Fußraumbeleuchtung angeht und aus wenn die Tür zugemacht wird die Beleuchtung wieder ausgeht, anklemmen wollte ich das "+" an die Innenraumbeleuchtung, weil ich eine Abschaltverzögerung habe, natürlich auch wenn das Abblendlicht angeschaltet wird auch die Fußraumbeleuchtung angeht und aus wenn das Abblendlicht abgeschaltet wird. Hoffe konnte mein Vorhaben gut erklären.

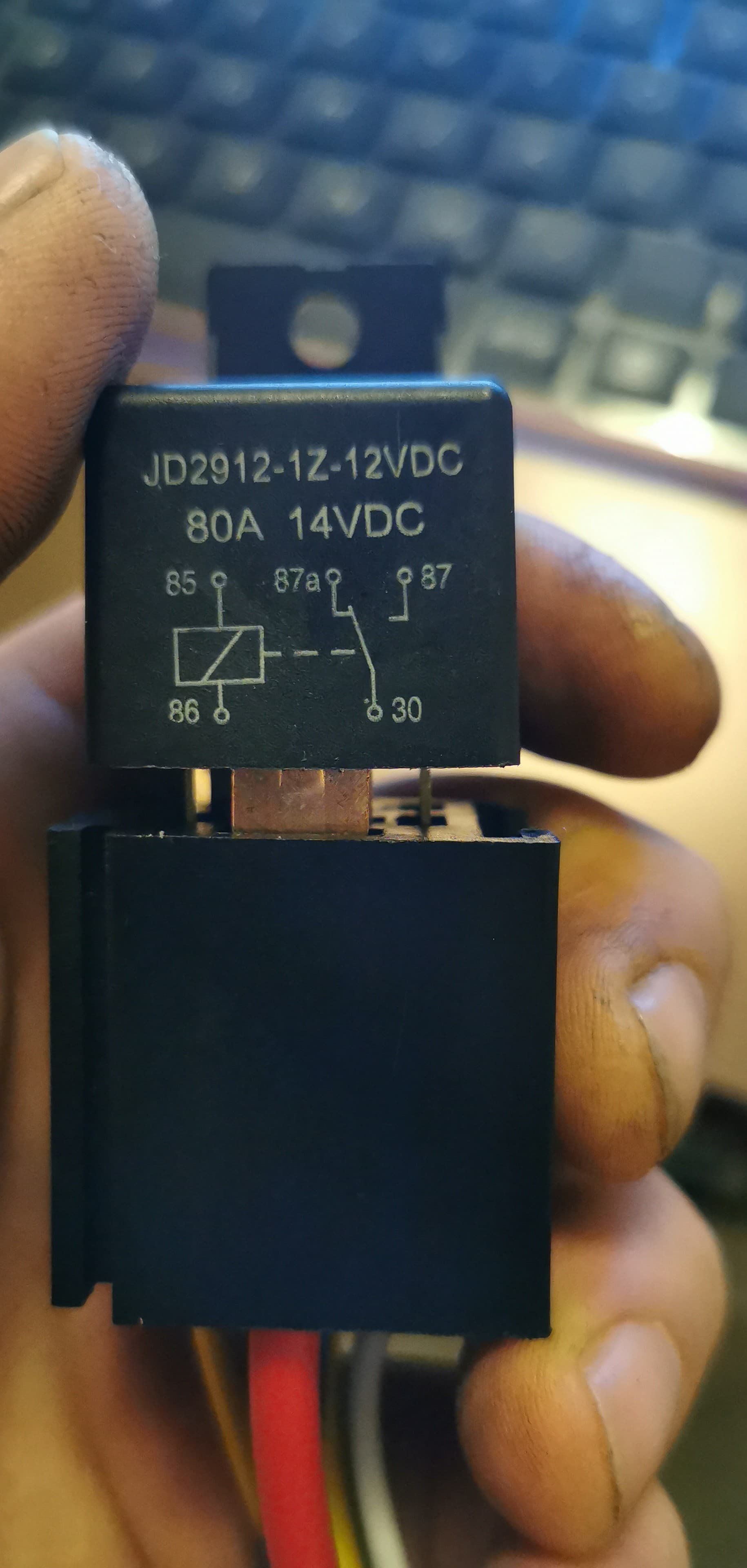

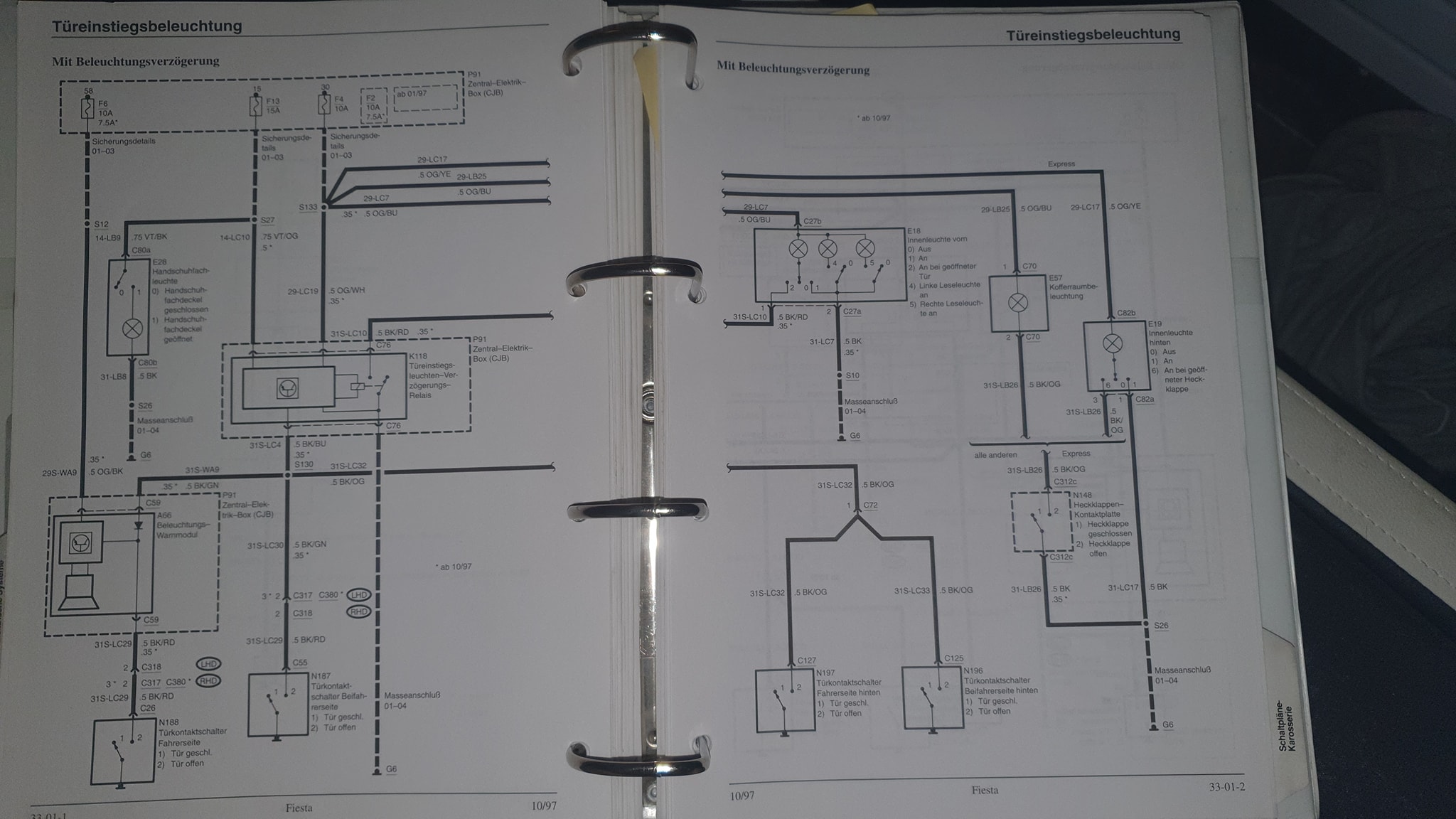

Zusätzlich habe ich noch einen Schaltplan des jeweiligen KFZ angehängt und das Relais welches dafür verwendet werden soll.
Bin dankbar für jede Hilfe.
