Steckerbelegung Schiebedach

[litle]

Moin,
ich hab da mal ne Frage:
Ich hab am schiebedach eines 2000er Ka´s 3 Pins einmal schwarz einmal rot/schwarz und einmal grün.
Nachdem ich die Bedienung gerne umbauen würde wäre es für mich wichtig zu wissen um was es sich bei dem grünen Kabel handelt?
Ich nehme an das rot/schwarz +12V und Schwarz 12V sind.

Falls das keiner direkt weis wäre auch ein entsprechender Tipp zu einem Stromlaufplan sicher ausreichend falls einer von euch da was zu weis!

grüße Jo



[der_ast]

Wenn Du da herumbasteln willst, wirst Du doch sicher ein Multimeter haben --> einfach mal durchmessen, dann solltest Du herausfinden können, was die Kabel bewirken.
Ich hab zwar keine Ahnung, aber ich nehm mal an, dass eines Zündungs-Plus, eines Masse und eines fürdie automatische Schliessfunktion sein wird.

ng
Alex



[litle]

Mir fehlt leider das Auto drum rum

Das Dach soll fortan in einem VW T3 Syncro seinen Dienst tun.
Automatische schliesfunktion wäre natürlich ne möglichkeit, aber dan sollte das dach eigentlich funktionieren wenn ich 12V und Masse anlege. Das ist aber leider nicht der Fall.
Kann natürlich noch sein das mich der Verkäufer beschissen hat was ich aber natürlich erstmal nicht annehmen möchte.

Deswegen hatte ich gehofft das ihr mir vielleicht weiterhelfen könntet.



[rst]

also wenn ich richtig zähle ist an der schiebedacheinheit ein stecker mit 12 pins dran und ein rot/schwarzes ist nicht dabei
zum schalter gehen 4 pins , zum motor selber 5 pins und die restlichen 3 sind spannungsversorgung und masse .

sicher das das nen original werkseitiges schiebedach ist was du da hast ?
vieleicht mal nen foto machen und hochladen !!!


oder handelt es sich um ein faltdach

also hab gerade noch mal geschaut und es gibt für den ka noch ein schiebedach ohne ZV und bei dem gehen 3 kabel rein .
allerdings sind die kabelfarben welche in den motor rein gehen nicht angezeigt sondern nur die kabelstrangseitigen
aber das schwarze kabel ist masse
eins ist dauerplus und das andere zündungsplus



[litle]

Oh, hm, da hab ich jetzt nicht so den Unterschied gesehen, aber ja, es handelt sich um ein Faltschiebedach.

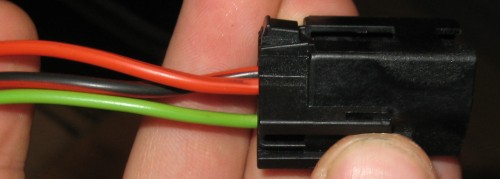

Von der Zentralelektrik kommt
[attachment=8203]
Rot
Schwarz/Rot
Grün

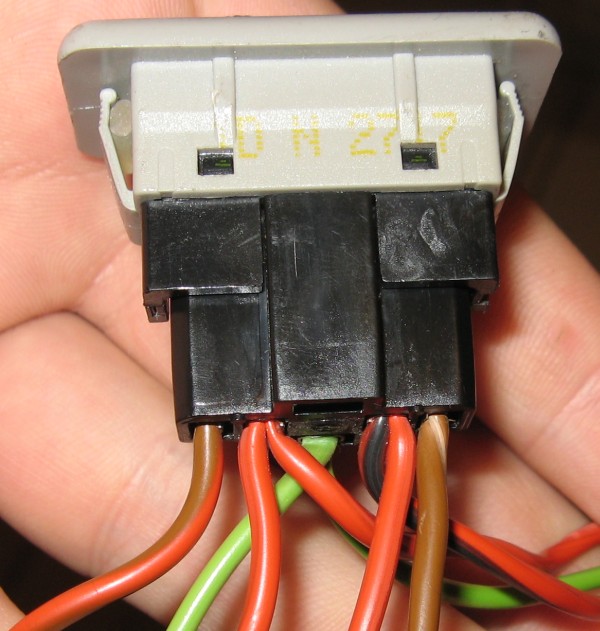

Vom Schalter zum Steuergerät gehen
[attachment=8202]
Rot
Schwarz/Rot
Grün
Braun
Braun/Rot

Dabei gehen rot schwarzrot und grün direkt durch,
zusätzlich wird rot auf braun sowie braun/rot umgeschaltet.

So, Bilder von Anschluss und Schalter sind jetzt auch vorhanden.

Wenn einer von euch die entsprechenden Unterlagen hat wäre es auch noch sehr gut zu wissen mit wieviel Ampere die ganze Geschichte abgesichert wird.



[rst]

rot - dauerplus ( 30 ) 15A
rot/schwarz geschaltet plus ( 75 ) 10A
grün - masse ( 31 )
wobei das grüne kabel, aber am gezeigten stecker, sich von schwarz auf grün ändern müste



[litle]

Astrein, super vielen dank dir!

Hast du vielleicht noch ne Information wie die beiden Abgesichert sind?



[rst]

habs oben editiert .



[litle]

Interessant wie stark die das abgesichert haben, habs eben mal am Labornetzteil auf und zu gefahren. Da zieht das Dach insgesamt 3,5A. Bei 5A spricht der Einklemmschutz an.

Besten Dank nochmal für die Unterstützung!

Ich bin dan mal wieder drüben im VW Forum
