Original Ford Radio 2007 Pin Belegung

[Roesi]

Hi,

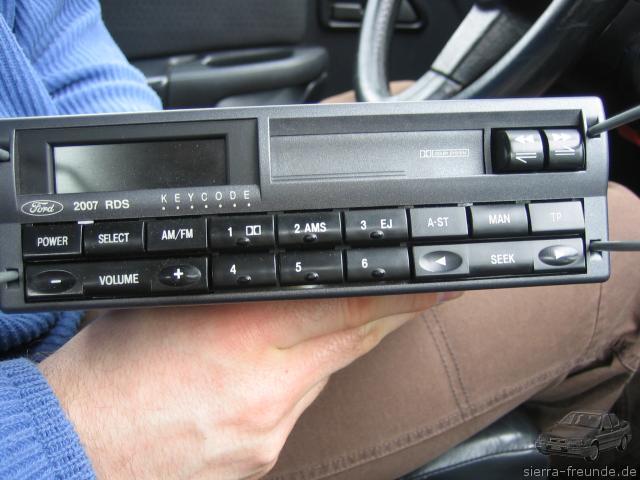

da ich keinen Stecker mehr von Ford bekommen kann mal eine Frage. Wo wird was an dem Radio ( Original Ford Radio 2007 aus einem Ford Sierra ) belegt an den einzelnen Pins.
Welche Box ect wo....

Mfg Roesi



[Marc D.]

Ohne Gewähr:



[chj501]

Das ist die neue und ich denke nicht, dass die für den Sierra genau so anwendbar ist (zumindest der Strom-Teil)



[Ralph]

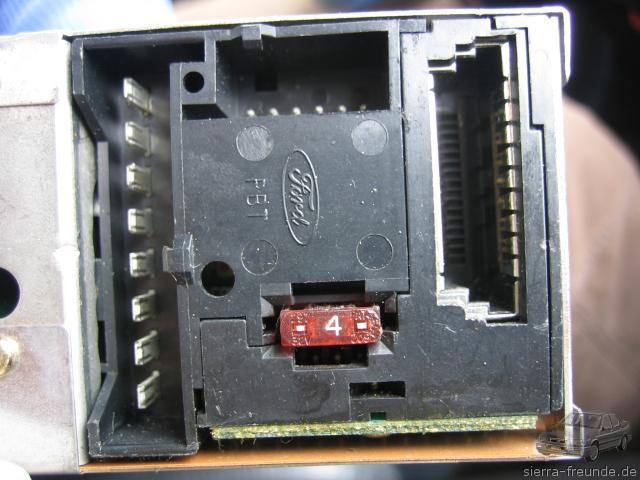

Bei der linken Steckerleiste (Stromzuführung) dürfte sich nichts geändert haben, da ich selber früher ein 2007 im Auto hatte.

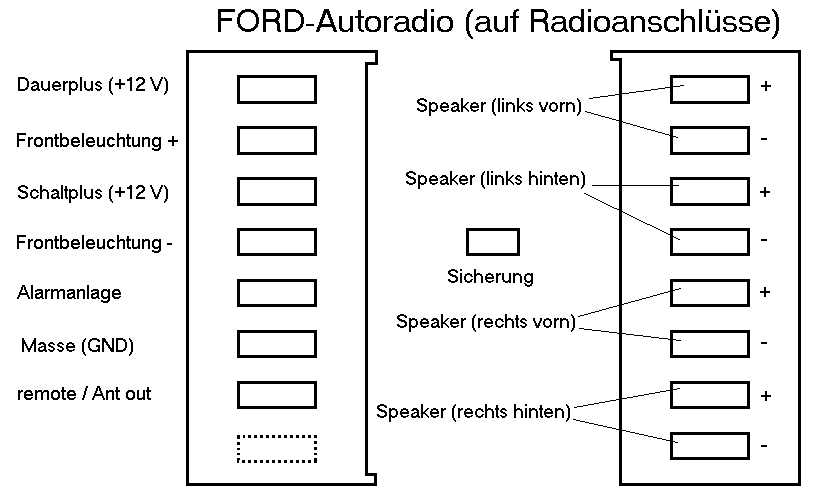

Die rechte Steckerleite ist das Datenkabel welches zum zwingend benötigten Verstärker / Endstufe von Ford geht. Erst davon gehen die Zuleitungen zu den einzelnen Lautsprechern ab. Da über den Datenanschluss auch ein CD Spieler oder CD Wechsler angesteuert werden kann, werden hier definitiv keine Lautsprecher angesteuert. Das Diagramm zeigt die ANschlüsse vom Modell 2004 welches ohne Verstärker auskommt.
