Hinterachsträger ausbauen

[wabble]

Moin,

da ich gestern mal wieder das Vergnügen hatte einen Achsträger auszubauen habe ich das ganze mal dokumentiert und in ein HowTo gegossen.

Fragen und Anregungen sind gern gesehen .

HowTo-Ford-Cougar-Ausbau-Hinterachstraeger.pdf

In den nächsten Wochen werden ich den Achsträger zerlegen, aufarbeiten und wieder einsetzen. Wenn Interesse besteht kann ich hier die notwendigen Informationen ergänzen.

Gruss

wabble



[wabble]

Hier mal die Beschaffungsliste:

Soweit möglich habe ich die Bezeichnung, die benötigte Anzahl, die FinishNr, die Verfügbarkeit und ggfls. Alternativen angegeben.
Einige der FinishNr haben sich geändert bzw. sind ersetzt worden. Falls ich neuere FinishNr bekomme, werde ich sie ergänzen.

Hinterachsträger - 1 Stück - 1129362 - nicht mehr verfügbar
Bolzen HA-Träger - 4 Stück - 1018345 - nicht mehr verfügbar - (M12x30mm)
Plasteanschlag für Stoßdämpfer - 2 Stück - 7090313

Stabilisator V6 - 1 Stück - 1043891 - nicht mehr verfügbar
Schelle Gummilager - 2 Stück - 1043726
Gummilager - 2 Stück - 7144202 - (18mm)

Koppelstange - 2 Stück - 1054209
Befestigungsschraube an Stabi - 2 Stück - 6734716 - nicht mehr verfügbar - (M10x50mm)
Sechskantmutter (selbstsichernd) - 2 Stück - 6194242 - (M10)
Isolation an Schräglenker - 2 Stück - 6915411
Sechskantmutter - 2 Stück - 6701510 (M10)

Länkslenker - 2 Stück - 1055112
Buchse an Haltebock - 2 Stück - 6901534
Halteblock Re - 1 Stück - 1142170
Halteblock Li- 1 Stück - 1142169
Schraube für Buchse - 2 Stück - 6514793 - (M12x75mm)
Sechskantmutter Flansch - 2 Stück - 7062398 (M12)
Bolzen für Befestigung Halteblöcke - 4 Stück - 1018345 - nicht mehr verfügbar - (M12x30mm)
Buchse zum Achsschenkel - 2 Stück - 6901534
Schraube zum Achsschenkel - 2 Stück - 6925623 - (M12x70mm)
Scheibe für Schraube zum Achsschenkel - 2 Stück - 6829495 -(13x24x3mm)

Schräglenker (vorn, U-Profil) - 2 Stück - 1054467 - nicht mehr verfügbar
Buchse zum Achsträger - 2 Stück - 6829046
Schraube zum Achsträger - 2 Stück - 6699980 - (M12x80mm)
Mutter zum Achsträger - 2 Stück - 6517149 - (M12)
Isolation 40mm - 2 Stück - 6896195
Isolation 44,5mm - 2 Stück - 6896196
Buchse zum Achsschenkel - 2 Stück - 6829045
Schraube zum Achsschenkel - 2 Stück - 6909667 - (M12x65mm)
Sechskantmutter -2 Stück - 6701510 - (M12)

Querlenker (hinten, schmal) - 2 Stück - 6867577
Buchsen - 4 Stück - 6829045
Exenterschraube zum Achsträger - 2 Stück - 6581718
Nocken zum Achsträger - 2 Stück - 1315675
Sechskantmutter Flansch zum Achsträger - 2 Stück - 7062398 (M12)
Schraube zum Achsschenkel - 2 Stück - 1023928
Scheibe zum Achsschenkel - 2 Stück - 6562763 - (13x47x5)

Achsschenkel Li - 1 Stück -1110953
Achsschenkel Re - 1 Stück - 1110955

Spritzblech Bremse - 2 Stück - 1076648 - nicht mehr verfügbar

Domlager - 2 Stück - 6838725 - nicht mehr verfügbar - Mapco 33659

Bitte überprüft die Teilenummern vor Bestellung auf Richtigkeit.

Gruss

wabble



[wabble]

Nun der Einbau:

Ich mache es kurz ... einfach in (fast) umgekehrter Reihenfolge

1. Achsträger mit Stabilisator, Schräglenker (vorn, U-Profil) und Querlenker (hinten, schmal) bestücken
2. Achsträger locker montieren
3. Achsschenkel Re+Li einsetzen
4. Federbeine einbauen
5. Länkslenker an die Halteblöcke schrauben (hier schon mit Drehmoment, man kommt nicht mehr ran ) und locker einbauen
6. Achsträger mit Spezialwerkzeug (oder Rundeisen) ausrichten und mit Drehmoment anziehen
7. Halteblöcke vorn mit Drehmoment anziehen
8. Bremssättel anbauen, ABS-Sensorkabel in die Karosserie einfädeln
9. Radhausverkleidung befestigen
10. Fahrwerk belasten und alle Schrauben mit Drehmoment anziehen
11. Auspuff anbauen
12. ABS-Sensorkabel im Innenraum anschliessen, Dämmung wieder einsetzen, ggfls Innenraumverkleidung befestigen und Rückbank einsetzen
13. Spur vermessen und einstellen (lassen)

Hier noch die Drehmomente:

Schrauben Stabilisator an Achsträger - 23Nm
Mutter Verbindungsstange Stabilisator an Schräglenker - 36Nm
Mutter und Schraube Schräglenker vorn an Schwenklager - 84Nm
Schraube Schräglenker vorn an Achsträger - 84Nm
Schraube Schräglenker hinten an Schwenklager - 120Nm
Exzenterschraube mit Muttener hinten an Achsträger - 84Nm
Schraube ABS-Sensor - 10Nm
Schrauben Bremssattel - 58Nm
Schraube Schwenklager an Federbein - 85Nm
Radnabenmutter - 290Nm
Mutter und Schraube Längslenker an Halteblock - 120Nm
Schraube Längslenker Halteblock an Karosserie - 120Nm
Schraube Längslenker an Schwenklager - 120Nm
Schrauben Domlager Federbein an Karosserie - 27Nm
Schrauben Achsträger - 120Nm
Schrauben Anker-/Spritzblech - 23Nm

Gruss

wabble



[StephanCougar]

Hallo Cougargemeinschaft.
Durch Zufall bin ich im Februar 2016 in den Besitz meines Cougar gekommen. Ich fahre schon seit längerem Ford und dachte für das Baujahr hält sich der Rost in Grenzen - Fehlanzeige.
Es gab kleine Hindernisse und der Ford Exote und die Suche nach Hilfe hat mich hier her geführt.
Wegen einer Undichtigkeit am Tank und eines fehlenden Teils lernte ich Wabble kennen der als Leihe ein wahnsinn´s Wissen über den Cougar erlernt hat und dieses Wissen nicht nur weitergegeben hat sondern mir auch mit dem fehlenden Teil ausgeholfen hat.

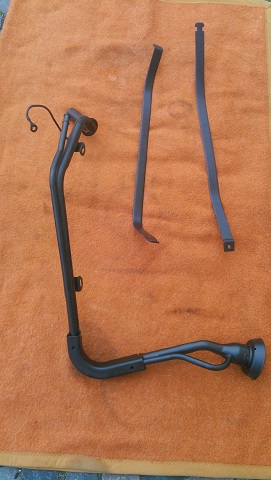

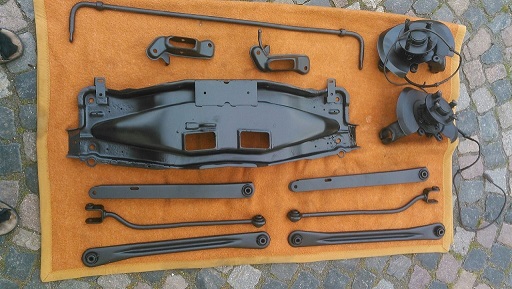

Das Thema führte uns zum Hinterachsträger und den dazugehörigen Streben, den Tankbändern, dem Tankstutzen und all den Teilen die nicht mehr produziert werden und die bei mir richtig schön vergammelt waren.
Jens schlug mir fremden Cougar Fahrer also vor mir einen Hinterachsträger, die Streben, den Tankstutzen, die Tankbänder und alles was noch dazu gehört wie Gummilager, Stabis, Radlager usw. aufzubereiten und neu zu besorgen. Da ich vor habe meinen Cougar längere Zeit zu fahren willigte ich natürlich ein. Und nicht nur das. Ich konnte quer durchs Land fahren und mit seiner Hilfe alles vor Ort einbauen.
Es war alles da. Jede Strebe, jede Schraube, alles war perfekt vorbereitet. Alles war fertig gepresst, Spezialwerkzeug von Ford vor Ort, Lacke, wirklich alles.
Also nochmal an dieser Stelle - Vielen Dank. Danke das du dir Urlaub genommen hast, danke für deine Hilfe und die Perfektion des Umbaus, danke an die Werkstatt. Auch einen großen dank an Nikkel deren Ford in meinem weiterlebt.



[StephanCougar]

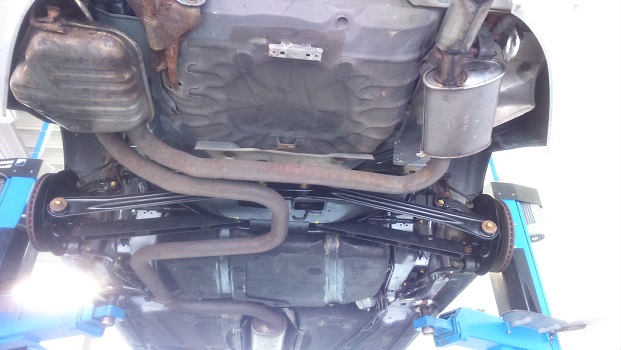

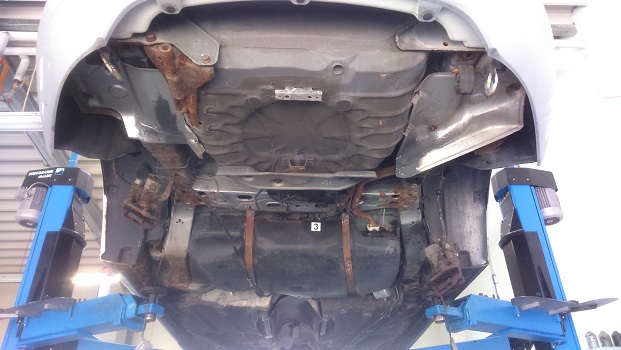

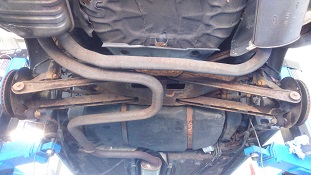

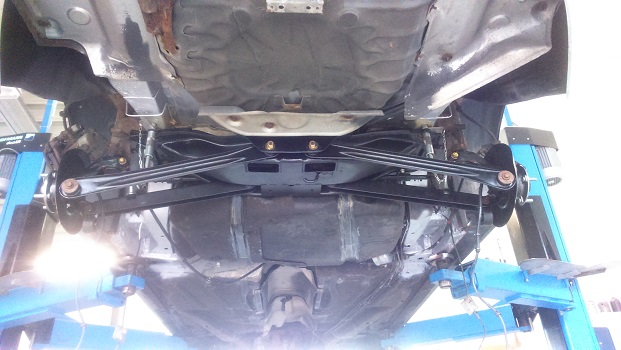

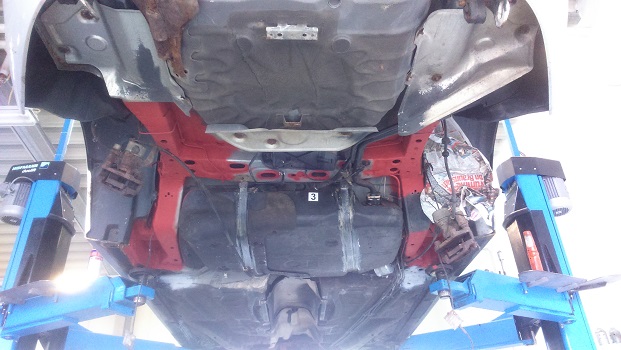

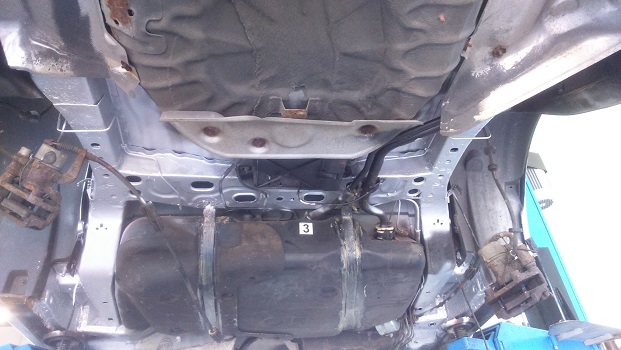

Und noch ein paar Bilder...



[rst]

so und nun mit dem rest vom Wagen das selbe machen .
also alles wieder schön aufbereiten .
