Elektrik Problem

[tomi26]

Hallo, ich habe hier ein Problem mit dem Türkontaktschalter von der Schiebetür. Der Zeigt die ganze Zeit die Tür ist offen im Display an. Hab es mit Forscan ausgelesen. Da ist Irgendwo das Kabel angebohrt worden vom Vorbesitzer. Da der Transit als Camper umgebaut wurde, ist es sehr Aufwendig an das Kabel dran zu kommen.

Wo kann man diesen Türkontakt in der Zentralelektrik überbrücken oder hat mal jemand ein Stromlaufplan davon?



Grüße Tommi



[rst]

Da bräuchte man erst mal ein paar mehr Infos zum Fahrzeug
am besten die VIN.



[tomi26]

Danke für deine Antwort. Vin: WFOXXXTTFX6B71528



[rst]

Stecker C2PB02-C Pin 8 (gelb) am GEM/BCM abklemmen



[tomi26]

Stecker C2PB02-C Pin 8 (gelb) am GEM/BCM abklemmen

Vielen Dank, wenn das klappt wäre echt cool.

Stecker C2PB02-C Pin 8 (gelb) am GEM/BCM abklemmen

Hallo rst, habe jetzt mal an den C3 Stecker geschaut der Pin 8 laut der Bezeichnung auf dem Stecker nicht Belegt. Der C3 Stecker ist auf jeden Fall der richtige , da wenn der Stecker gezogen ist, die Kontrollleuchte aus ist.

Sorry.. lese gerade C2...ich schaue nochmal.

Pin Acht ist auf dem C2 und C3 nicht belegt. Es gibt auch kein nur gelbes Kabel sondern nur mit einer zweiten Farbe.



[rst]

Woher weißt du denn welcher Stecker der C2PB02-C ist ?



[tomi26]

Hi, auf dem Steuergerät stehen ja die Steckplätze drauf steht den auf dem Stecker diese Bezeichnung drauf? An welchem Steckplatz am Steuergerät ist dieser Stecker gesteckt?



[rst]

Foto vom BCM ?
Dann kann ich den Stecker markieren .



[tomi26]

Mach ich am Samstag..Habe vorher keine Zeit. Das komische ist halt, dass ich an den ganzen eingesteckt Steckern kein rein gelbes Kabel gesehen habe. Nala schau mer mal, danke.



[tomi26]

Foto vom BCM ?
Dann kann ich den Stecker markieren .

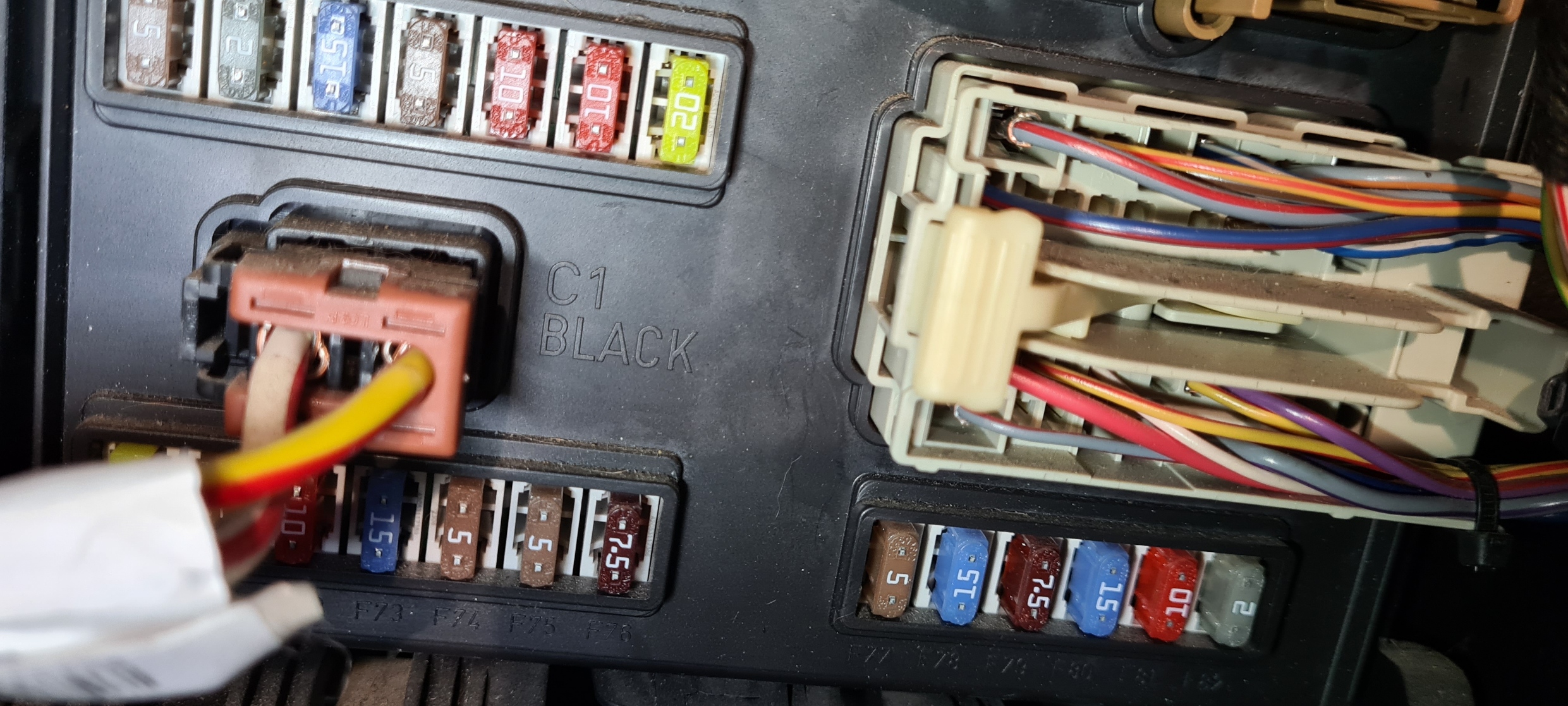

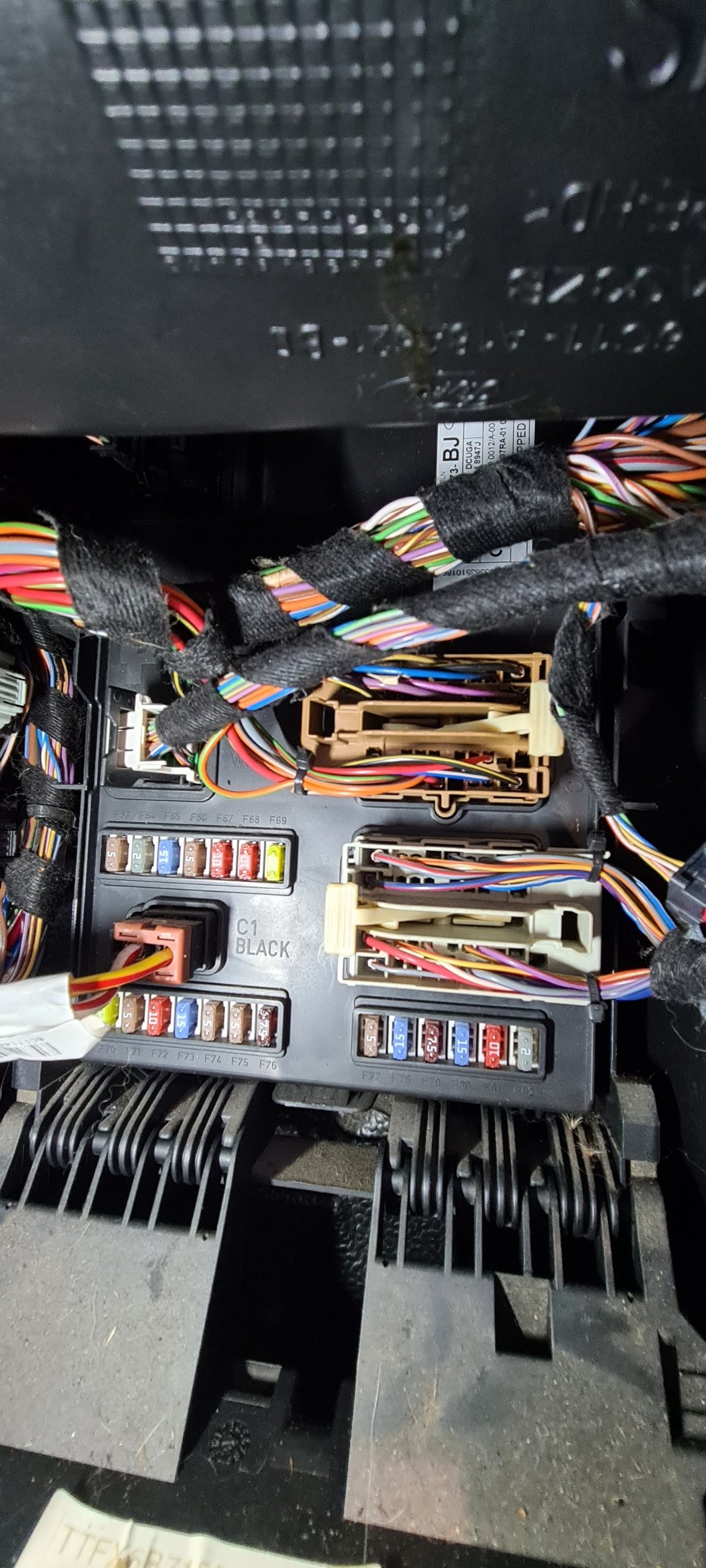

Hier mal paar Bilder.



[rst]

Laut Schaltplan ist es der Stecker C3Black auf dem ersten Bild.
Wenn da kein gelbes Kabel auf pin 8 ist , dann schau mal ob es ein
grünes Kabel auf pin 19 gibt .



[tomi26]

Ich schaue mal morgen nach.



[tomi26]

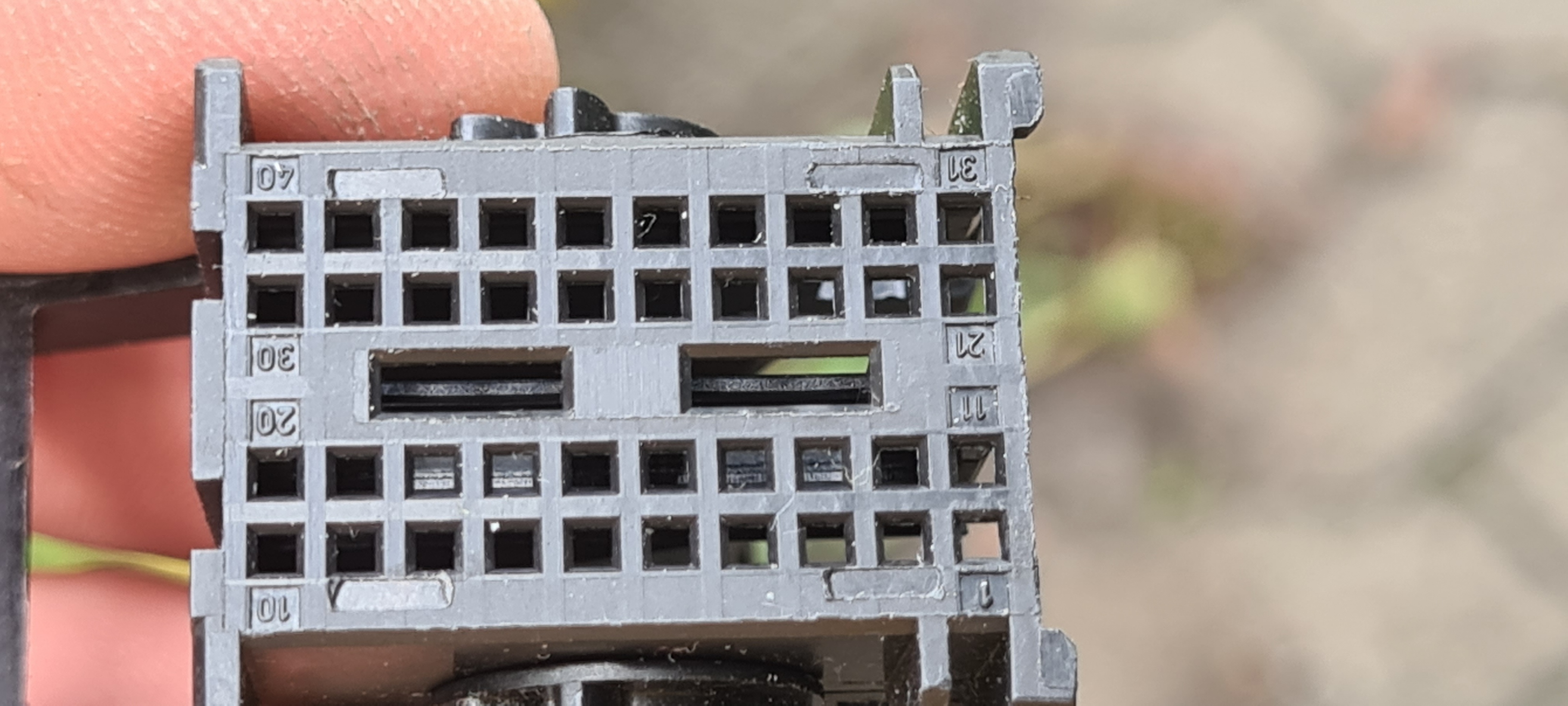

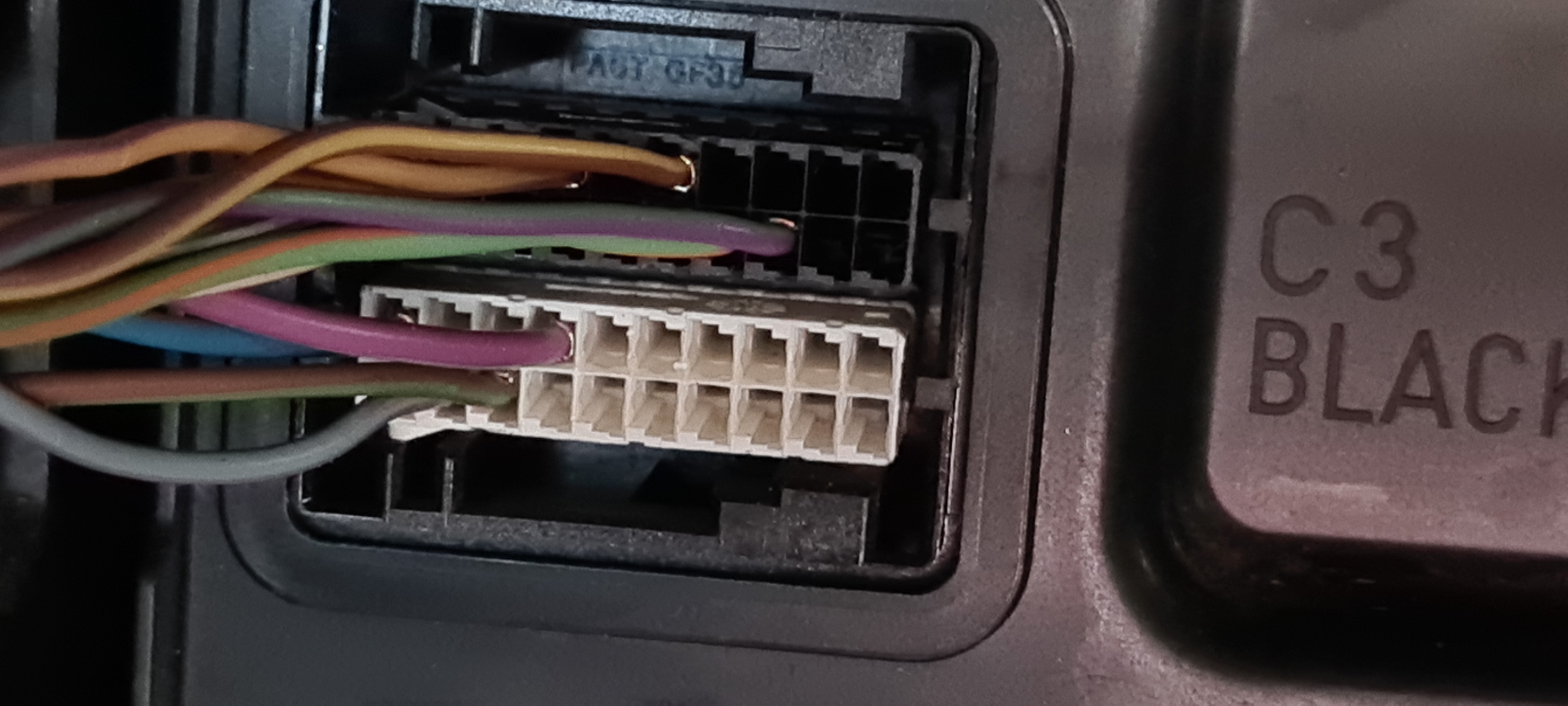

Hallo, hier habe ich mal die Stecker und das Gehäuse am Steckplatz C3 getrennt. Auf dem rechten Bild ist der Steckplatz eins laut Steckergehäuse links unten. Also ist hier nur ein Kabel 2,3, 17 und 20. das auf 17 ist die Kontrollleuchte Tür offen im Tacho.



[rst]

Dann kann ich leider nicht weiterhelfen .
Kann nur sagen was die Schaltpläne laut VIN aufzeigen .



[tomi26]

Ok, trotzdem danke.
